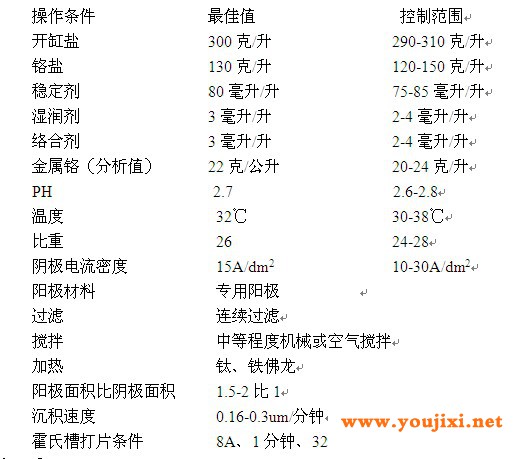

简介 三价白铬电镀工艺，所堆积的镀层一样是纯金属铬，故仍具金属铬的特点，如硬度高、耐磨性及耐蚀性俱佳等，其镀液以三价铬化合物提供金属铬的起源，并以低金属铬含量操作，是新型环保产物，没有含六价铬，废水解决简略。电镀时断电没有会有没有良结果，堆积速率较六价铬快。 一、镀液组成及操作前提
二、设施要求: A)镀槽：PVC、ABS、聚乙烯衬槽 B)阳极：采纳公用阳极及钛钩 C)温度管制：采纳钛加热管及钛冷却管安装 D)整流器：9-15V，提供直流电，为使镀液稳固倡议设置装备摆设安培小时积攒计 三、质料的性能及管制： A)开缸盐：用于进步镀液的比重，好值为26，每一进步一个单元需加22克/升开缸盐，浓渡过高会惹起镀液结晶，使阳极钝化及打气管呈现梗塞，浓度过低时，会影响镀液导电功能。 B)铬盐：增补镀液所耗费的铬离子，增补量为400-500克/1000安培小时。因为铬盐的溶解度较低，退出时须迟缓地逐大批退出，退出1克/升的铬盐，可进步0.15克/升的铬含量。 C)稳固剂：与三价铬构成稳固的化合物，可去除了镀层上的黑纹使镀层光洁、进步镀液的深度才能，浓渡过高会影响走位，太低呈现玄色条纹镀层，耗费量为1500-2000毫升/1000安培小时。 D)潮湿剂：浓渡过少会呈现玄色镀层。耗费量为60毫升/1000安培小时。 E)络合剂：可增年夜电流密度范畴，过多会添加镀层黑度。 F)PH值：可用盐酸或浓氨水调整PH值，每一退出2毫升/升浓盐酸镀液PH值升高0.1每一退出2毫升/升浓氨水镀液PH值进步0.1退出盐酸或氨水之后需搅拌2-4小时才可用PH机测试镀液PH，PH太高三价铬会积淀。 G)温度：镀液温度较低时，镀液深度才能较佳，但镀层色泽较黑，堆积速率则降落，过低有积淀析出。镀液温度较高时，镀液的深镀才能较差，但镀层色泽较白，堆积速率则较快，过高重大影响镀层笼罩才能。 H)消费中请按安培小时增加，并填写记载表。 四、金属杂质管制及影响： 当三价铬镀液受铜、锌、镍、铁、铅等金属杂质净化时，镀层的色泽及外观会遭到某水平影响。金属杂质含量较高时，镀层色泽偏偏黑。含量重大过多时，镀层色泽没有均，会呈现黑影及黑条纹等状况。镀液的带入及工件从挂具上掉入槽中溶解是金属杂质的次要起源。 镀液保护： A)活期清缸，清算掉进缸底的工件，可无效避免金属杂质对三价铬镀层色泽的影响。年夜部份金属杂质如锌、铜、铁及镍，增强过滤并做电解解决，便可肃清。 B)当镀液受铜净化时，高电流区光明，跟着铜杂质浓度的添加，整个电流区光明。 C)当镀液受锌10PPM净化时，镀液的深镀才能会降落，低位电流会呈现红色污渍。含量过多时，中至低电流密度区会呈现红色污渍。 D)镀液受镍净化时，中电流区会呈现棕玄色镀层，当镀液同时含有铁杂质时低电流密度区会呈金色。 E)镀液受铅离子净化时，低电流会呈现白斑，镀液的深镀才能较差，含量太高时，高电流密度区镀层连系力降落。采纳电解的办法可去除了铅的净化。 五、电镀毛病及解决：
六、产物目次： A)开缸盐 B)络合剂 C)稳固剂 D)潮湿剂 E)铬盐 七、三价铬电镀与传统六价铬电镀的比拟 A)没有像六价铬电镀容易孕育发生白渍。 B)电镀时应用的电流密度低，节流电力动力的耗费。 C)合乎ROHS规范。 D)环保，没有会对空气孕育发生净化，而废水解决更繁难。 E)平安操作，对从业职员的衰弱有保证。 新镀液建浴顺序 一、将用酸或碱浸泡过的渡槽荡涤洁净，退出1/3体积纯水并加温至60℃; 二、正在搅拌下退出310g/L三价白铬开缸盐，使其齐全溶解; 三、待其齐全溶解后，增加纯水至1/2体积，并放弃温度正在60℃，退出140g/L三价铬盐，搅拌至齐全溶解; 四、持续搅拌，缓缓退出80ml/L三价白铬稳固剂; 五、待搅拌平均后顺次退出3ml/L三价白铬络合剂，3ml/L三价白铬潮湿剂; 六、经夹杂平均后补加纯水至预约体积持续搅拌并放弃温度正在50～60℃; 七、待保温工夫达到2小时后让其天然降温到工作范畴，调整PH至工艺参数; 八、用2A/dm2电解1～2小时，便可试镀。 白铬保护要点 一.镀液工工艺要求：比重25~28婆美度 温度30~35℃ PH值2.5~2.8 二.天天消费前先丈量镀液的工艺参数，而后正在工艺要求的范畴内进行试片，若有异常，依据试片状况立刻调整(调试片可参考阐明书的毛病解决)。 三.消费前需擦洗阴极铜棒，请没有要把擦洗水点入镀液中造成不用要的净化。正在消费进程中发现有镀件掉入缸中需立刻打捞起来。 四.镀前水洗肯定要洁净，盐酸活化一天换一次，纯水槽用活动水。 五.消费进程中，请留意察看电压电流的变动，反省导电能否精良，如导电欠好或接触点烧焦，都容易镀件造成没有良。 六.失常消费时按安培小时加料，加料时除了开缸盐以及铬盐必需升温外，其它的可间接退出，加料升温温度管制正在55~60度。 七.电解时需先对电解板荡涤洁净，电解时没有要开打气，电解电压范畴正在3V~6V，电解片两小时改换一次(电解片采纳316型钢板)。 八.失常消费时棉蕊需天天荡涤一次，必需用纯水荡涤。
|
