1， 媒介

铝合金电镀硬铬是行使强碱性的锌酸盐溶液正在置换镀层上间接镀铬，其工艺成熟，操作简捷、易行。但是，铝及铝合金是一种非凡资料，即两性金属。产业使用年夜多为硅铝锻造件，合金组织中的硅元素容易发作硅的偏偏析，使其外表不克不及齐全活化，加之铝外表总有一层自然氧化膜存正在，给电镀带来肯定的艰难。因而，需求抉择正当而适合的前解决工艺，如浸重金属、酸腐蚀及二次浸锌等办法，之后再进行电镀便可取得连系力精良的硬铬层。

2， 工艺流程

无机溶剂除了油——晾干——化学除了油——热水洗——活动水洗——浸重金属——活动水洗——晾干——酸腐蚀(出光)——活动水洗2次——次浸锌——活动水洗2次——退锌——活动水洗——第二次浸锌——活动水洗2次——装挂——电镀硬铬——多级收受接管——水洗——卸挂——热水烫干——测验——去氢——没有良件退镀。

3 各工序溶液配方

(1)先用无机溶剂(如汽油、火油等)除了油，除了去铝件正在机器磨削、抛光时留下的各种油脂，而后用化学除了油或电化学除了油办法忘性增补除了油。需求留意的是，铝件不克不及与钢件用同一槽液除了油。必需另设公用碱性较弱的除了油液，且操作温度没有过高，除了油工夫也没有宜过长，避免除了油液与铝件反响孕育发生年夜量泡沫外溢并造成外表过侵蚀。

(2)铝件经浸重金属解决，可省垣微红褐色、致密的松孔膜金属铁，使电位正移。特地是能够克服浸锌法失去的镀层连系力没有牢的弊病，如正在湿润的侵蚀介质中。锌遭到横向侵蚀招致表层剥落。

该工序溶液必需进行加热，室温操作有效，正在槽液加热当前，可延续解决多为一周消费量的工件，晾干待出光，不用常常加热解决。

(3)酸浸蚀溶液中HF是为除了去铝件外表的硅而退出的，正在该夹杂溶液中出光时，HF可除了去合金组织外表的硅而失去平均、干净的亮红色外表，病使其齐全活化。但出光工夫没有宜太长，工件正在槽中提出举措要快，只管即便将工件颤动甩掉局部带出液回流槽中，病迅速移入活动水槽中充沛荡涤，避免正在空气中停留工夫太长。

(4)浸锌是为进步铝件镀硬铬连系力的要害工序之一，传统的二次浸锌成果比一次浸锌好，一样，应用2只锌槽辨别浸锌成果比正在同一个槽中浸锌好，即稳固性好。二次浸蚀法可无效除了去铝外表的自然氧化膜，并能避免其再次构成。次浸锌旨正在去除了铝件出光后又重生的氧化膜并以锌层代替，然后将该锌层正在50%的浓硝酸溶液中进行溶液即退锌，为第二次浸锌取得晶粒细密而薄的锌层打好根底。第二次浸锌采纳稀溶液，能够取得结晶更粗疏、更薄且附出力好的锌层，并无利于工件荡涤，同时可缩小外表残留锌酸盐带入铬槽，影响镀液功能。

理论证实，浸蚀工序间接关系到镀铬层连系力的优劣，因而，除了精心操作外，浸锌液含量的管制是要害。以第2次浸锌为例，采纳NaOH 500g/L,ZnO 100g/l，正在该浓度中锌置换层是米黄色的，当NaOH 150~250 g/L,ZnO 45~70g/L时，锌层为瓦灰色或青灰色，都具备微光泽。若ZnO含量太低或许NaOH含量太高，正在这类溶液成分失调的状况下浸锌，会呈现年夜块黑点或光泽没有均或无光泽，且蓬松粘膜，结晶毛糙并易于擦掉。这时候必需将锌层退除了掉，并着手调整溶液为失常或改换新液后从新浸锌解决，方可进行镀铬，不然还会惹起镀铬槽液的毛病。

浸锌后的铝件能够浸泡正在净水槽中待装挂，铝件装上镀铬挂夹具时，必需当真加以紧固，确保具备精良的导电功能。

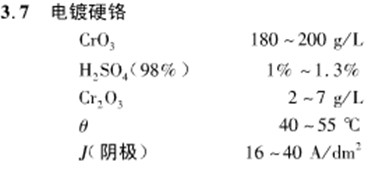

(5)铝件浸锌后带电下槽以高温小电流起镀硬铬。先将镀液加热至40度，起镀电流密度为16A/dm2,总电流随工件增多而进步，待工件全副下槽后，逐步进步电流至失常电流密度为40A/dm2,或更高;镀液温度一样随电流的进步而升到50~55度之间，此时开端较量争论镀铬所需工夫。

消费证实，铝件高温小电流起镀操作发成果明显，工作范畴宽，镀层连系强度好。即使是挂具与电棒导电毛病，也没有会造成镀层起皮。因而镀铬品质稳固，一次及格率高达100%(指镀层连系力)。若采纳高电流，也应该缓缓降低电流密度达到失常电流。这样，即可避免铝基体外表氧化铝的孕育发生，防止镀层的连系强度遭到影响。理论证实，铬镀层并不是正在锌层上析出，而是堆积正在暴显露的铝基体上。因而，佳采纳高温小电流起镀比拟牢靠。

(6)铝件没有良镀铬层的退除了不克不及用盐酸溶液，也不克不及正在镀铬槽中反电退镀。即便采纳惯例法，即无硫酸根的铬酸溶液电镀退铬，也必需严格把握操作工夫，避免铝件基体被溶解侵蚀而报废。对此，笔者曾改用弱碱性的碳酸钠电解液进行退铬，并获得精良的成果。其工艺以下：50~70g/L碳酸钠，室温，阳极电流密度10~20A/dm2，阴极为铁板或铅板。该工艺的优点是：碳酸钠水溶液正在电解反响时溢出的气体无安慰性气息，对人体有害，没有净化环境;当工件上铬层褪尽时，其电极反响根本没有会孕育发生溶解，且外表光亮如新，相应进步了铝合金镀硬铬的废品率。

(7)铝件镀硬铬以及钢件镀硬铬同样，镀层厚度通常不敷，需求进行补镀(复镀)，而补镀易发作起皮，退镀率高。因而，必需把握补镀办法，尽管可正在化学净洁的外表上进行，但如通过刻蚀则更佳。刻蚀工夫应依据已有铬层厚度等情况而定，普通反电刻蚀工夫正在30s阁下，对较厚铬层需长一些，如铬层厚度超越50um，正在预热后需反电刻蚀2-3min，电压放弃正在镀槽的失常操作范畴，使其外表层失去轻度刻蚀，同时正在补镀前保障铬层外表干净。
